ขดลวดแม่เหล็กเปิดเครื่องทดสอบ

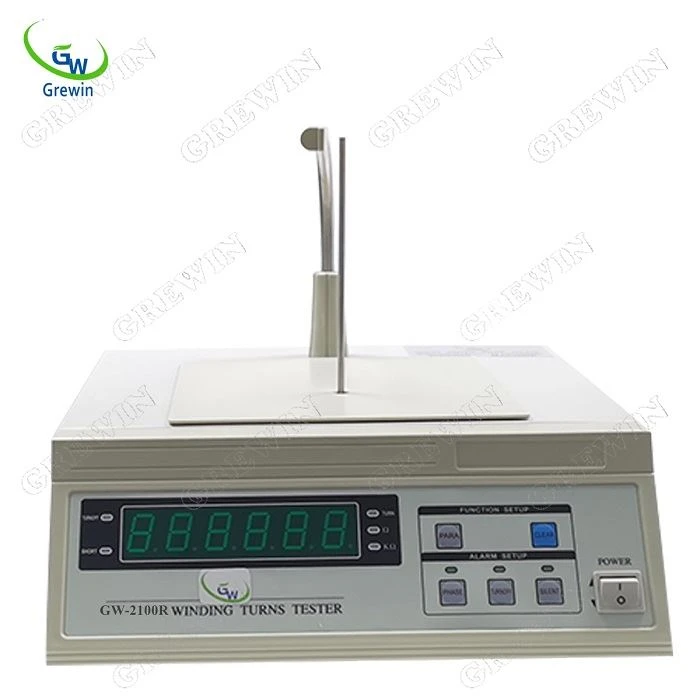

ชื่อ: GW-2100R ขดลวดแม่เหล็กเปลี่ยนเครื่องทดสอบ

ข้อมูลจำเพาะ

Ⅰ สรุป

1． บทสรุปผลิตภัณฑ์:

การทดสอบการหมุนของ GW2100/GW2100R ได้นำเทคนิคการวัดล่าสุดมาใช้ในสาขานี้ มีประสิทธิภาพการรักษาเสถียรภาพและมีคุณภาพดี ชุดเครื่องมือนี้สามารถทดสอบการหมุนของขดลวดต่างๆ และแสดงค่า DCR ของความต้านทานของขดลวดทองแดง (การทดสอบทำงานเฉพาะเมื่อเป็น GW2100R) เครื่องมือนี้ใช้สำหรับทดสอบการหมุนของขดลวดต่างๆ เช่น เครื่องจักรไฟฟ้า หม้อแปลงไฟฟ้า ขดลวดของเครื่องจักรไฟฟ้า และคอยล์รีเลย์ เครื่องมือนี้มีลักษณะเฉพาะบางอย่าง เช่น อัจฉริยะ รูปลักษณ์แปลกใหม่ และความแม่นยำในการทดสอบสูง ความเร็วที่รวดเร็ว ขอบเขตที่กว้างขวางและใช้งานง่าย ไม่จำเป็นต้องสอบเทียบและต่ออายุช่วง ดังนั้นจะช่วยปรับปรุงประสิทธิภาพการทดสอบอย่างมาก

2． ตัวชี้วัดทางเทคนิค:

2.1 สภาพแวดล้อมในการทำงาน:

อุณหภูมิ 0℃～40℃

ความชื้น ≤90℅RH

ความกดอากาศ 86～104Pa

2.2 เปลี่ยนการทดสอบ

2.2.1 ช่วงของการทดสอบรอบ;

1 วง ～ 30000 ริง

2.2.2 ข้อผิดพลาดในการวัด:

2.2.3 เปลี่ยนขนาด:

เส้นผ่านศูนย์กลางภายใน> 4.5 มม. สูง ＜100 มม. เส้นผ่านศูนย์กลางภายนอก ＜100 มม. (ขนาดพิเศษสามารถกำหนดเองได้)

2.3 การทดสอบ DCR (เฉพาะ GW2100R)

2.3.1 ช่วง:

เลือกอัตโนมัติ

2.3.2 กระแสไฟทดสอบ:

0.1mA、1mA、10mA、100 mA การเลือกเกียร์อัตโนมัติสี่เกียร์

2.3.3 ช่วงการทดสอบความต้านทาน:

100uΩ～20kΩ

2.3.4 ข้อผิดพลาดในการวัด:

2.4 แรงดันไฟฟ้าที่ใช้งาน:

220(1±10%) V AC, 50Hz (1±5%)

2.5 ขนาดภายนอก:

335mm×320mm×290mm

2.6 น้ำหนัก:

ประมาณ 6 กก.

Ⅱคำแนะนำแผง

1. การวาดแผงด้านหน้า (GW2100R)

2.การวาดแผงด้านหลัง

เพื่ออธิบายฉลากบนแผงด้านหน้าและด้านหลังโดยละเอียดดังนี้:

Ⅲ คู่มือการใช้งาน

1． การเตรียมงานวัด

เมื่อเสียบสายไฟและสายทดสอบ ให้เปิดสวิตช์ไฟที่ "1" และไฟแสดงสถานะและไฟแสดงสถานะจะสว่างขึ้น หน้าจอจะแสดง "GW2100" (ตรงกับ GW2100) หรือ "GW2100R" (ตรงกับ GW2100R) ในอีก 1 นาทีต่อมา หน้าจอจะแสดง "OPEN" (สถานะการวัดจะเปลี่ยน) หรือ "-OU-" (สถานะการวัด ความต้านทาน) หลังจากนั้นจะกะพริบประมาณ 15 นาที เพื่อทดสอบเครื่องมือได้อย่างถูกต้อง ควรอุ่นก่อน 15 นาที

2． ค่ากำหนด (เฉพาะ GW2100R)

เพื่อเลือกเนื้อหาทดสอบตามการวัดจริงและสามารถกดคีย์ของ "PARA" เพื่อแปลงระหว่างการทดสอบผลัดและการทดสอบ DCR

3. การวัดรอบ

3.1 เลือกวิธีการตั้งค่าสัญญาณเตือน (วิธีการที่เลือกนี้ใช้ได้กับการทดสอบการเลี้ยวเท่านั้น เมื่อทำการทดสอบ DCR ให้เลือกวิธีนี้ไม่ถูกต้อง)

การเลือกวงแหวนข้อความจะสัมพันธ์กับปุ่ม "เฟส", สวิตช์ปิด", "เงียบ" และไฟแสดงสถานะที่ตรงกันตามลำดับ หากการทดสอบชุดที่เกี่ยวข้องเกิดขึ้นในการวัด hummer ภายในจะส่งเสียงกริ่งและแจ้งให้ผู้ทดสอบทราบเกี่ยวกับการเตือนตามลำดับ

เมื่อกดปุ่มเฟสและไฟแสดงเฟสที่ตรงกันติดสว่าง แสดงว่าขดลวดทนต่อเฟส สัญญาณเตือนขัดจังหวะเมื่อฝ่ายตรงข้ามเป็น -

กดปุ่ม "turnoff" ไฟแสดงสถานะที่สอดคล้องกันจะแสดงให้เห็นว่าขดลวดที่ทดสอบคือ turnoff (เปิด) มิฉะนั้น สัญญาณเตือนที่ถูกขัดจังหวะจะดังขึ้นเมื่อไม่สามารถเชื่อมต่อได้ ในขณะเดียวกันไฟ "turnoff" จะสว่างขึ้นที่ด้านซ้ายบนของเครื่องมือ จอแสดงผลจะแสดง "-OPEN-" ในการทดสอบที่เปิดเมื่อใดก็ได้

กดปุ่ม "เงียบ", ไฟแสดงที่สอดคล้องกัน, สัญญาณเตือนยังคงดังเมื่อสั้น

3.2 การวัดรอบ:：

ในการเปิดเครื่องทรานสดิวเซอร์ไปยังตำแหน่งที่เหมาะสม (มุม ≦45^o) ในทิศทางทวนเข็มนาฬิกาและตั้งค่าขดลวดทดสอบเป็นตัวแปลงสัญญาณทดสอบผลัดว่าอยู่ในแนวตั้งกับระนาบเครื่องมือจากนั้นใช้แก้วของตัวแปลงสัญญาณเพื่อปิดตัวแปลงสัญญาณแนวตั้งตามทิศทางตามเข็มนาฬิกาแล้วเชื่อมต่อคลิปทดสอบและขดลวดทดสอบ ค่าที่หน้าจอแสดงเป็นแนวทางปฏิบัติของการทดสอบค่าคดเคี้ยว ทำซ้ำขั้นตอนข้างต้นและทดสอบการม้วนถัดไป

6．การทดสอบ DCR (เฉพาะ GW2100R)

กดปุ่ม "PARA" ลงในสถานะการวัดความต้านทาน และหน้าจอที่แสดง—OU—

6.1 เคลียร์：

คลิปทดสอบสั้นตามรูปวาดต่อไปนี้ กดปุ่ม "ล้าง" เพื่อล้างข้อมูลฐานว่าจะใช้อะไรในการวัดความต้านทาน

6.2 การวัดความต้านทาน:

ในการเชื่อมต่อความต้านทานการทดสอบเข้ากับสายการทดสอบ เครื่องมือจะเลือกช่วงโดยอัตโนมัติตามขนาดของค่าความต้านทานและจอแสดงผล LED แบบดิจิตอลจะแสดงค่าการทดสอบ เลือกการวัดความต้านทานหลังจากการทดสอบการหมุนเสร็จสิ้น และสามารถอ่านค่าความต้านทานทองแดงของขดลวดวัดได้ ขดลวดที่ทดสอบแล้วจะไม่ถูกตั้งค่าเป็นทรานสดิวเซอร์ทดสอบการม้วนงอในการวัดความต้านทาน

Ⅳ ประกาศ

1． จุดไม่วางเครื่องมือไว้ใกล้กับสนามแม่เหล็กขนาดใหญ่ มันจะส่งผลต่อการทดสอบเครื่องมือตามปกติ

2． หากขดลวดทดสอบสั้นไปเอง จะส่งผลต่อความแม่นยำ

3． ขดลวดทดสอบจะถูกวางไว้ตรงกลางของทรานสดิวเซอร์เพื่อหลีกเลี่ยงผลกระทบต่อความแม่นยำในการทดสอบของเครื่องมือ

4． อย่าผ่านสายทดสอบเข้าไปในตัวแปลงสัญญาณ จะส่งผลต่อผลการทดสอบ

5． สายการทดสอบเป็นชิ้นส่วนที่สึกหรอ หากเครื่องมือไม่มีการวัดที่ดีหรือไม่ทดสอบความปกติ โปรดตรวจสอบว่าสายทดสอบขาดหรือไม่ การเชื่อมต่อไม่ดีหรือเกิดความล้มเหลวอื่นๆ

6． องค์ประกอบการทดสอบควรวางและลงเบา ๆ เพื่อหลีกเลี่ยงผลกระทบต่อทรานสดิวเซอร์ ตัวโยกของทรานสดิวเซอร์ที่กำลังทำงานไม่ควรเกิน 45^Oและการใช้ตัวโยกของทรานสดิวเซอร์ที่มีกำลังสูงจะทำให้ทรานสดิวเซอร์เสียหายตลอดไป

7． เพื่อป้องกันทรานสดิวเซอร์ในการขนส่งและการจัดการเครื่องมือ

ผลิตภัณฑ์:

บรรจุภัณฑ์:

วัสดุบรรจุภัณฑ์: กล่อง / กล่องไม้พร้อมโฟมด้านใน
1. แพ็คเกจทั่วไป (กล่องกระดาษหรือถุงพลาสติก): สำหรับชิ้นส่วน euipped ขนาดเล็กสำหรับ Toroidal Transformer Winding Machine ให้บรรจุด้วยกระดาษแบบฟอร์มและแพ็คเพื่อรับประกันว่าจะไม่แตกระหว่างการขนส่ง
2.แพคเกจกรณีไม้: สำหรับเครื่องม้วน Toroidal ขนาดใหญ่ เรามีช่างไม้ที่มีทักษะพิเศษ ที่จะทำกล่องไม้ที่เหมาะสมกับความหนาที่แน่นอน ความหนาแน่น ความยาว ลูกศรขึ้น↑ทำเครื่องหมายบนกล่องไม้ด้านนอก วัสดุบัฟเฟอร์จะถูกใส่ในกล่องไม้เพื่อป้องกันการแตกและการกระแทก

โรงงาน:

We-GREWIN INDUSTRIAL GROUP เป็นผู้เชี่ยวชาญด้านเครื่องม้วนสายสำหรับ 28 ปี Grewin ของเราได้รับการรับรองมาตรฐาน ISO9001: 2015, CE, Machines' Patents,"องค์กรที่มีเทคโนโลยีสูง"โดยรัฐบาล
